Проектування та встановлення підшипника обертового столу YRT
1. Схема встановлення підшипника
1.1 Конструкція та монтаж Конструкція з вимогами, показаними на малюнку 1. Кріпильні гвинти закріплюють компоненти підшипника під час транспортування. Для встановлення кріплення підшипника перед кріпленням гвинти слід відкрутити і знову закріпити або замінити гвинтами для встановлення після встановлення
1.2 Кільце L-перерізу може бути обладнане кільцем, яке не підтримується або підтримується.
a) Без підтримуваного кільця, тип підшипника - YRT.
б) Підтримується кільце, тип підшипника - YRT ... VSP. І вся поверхня L-перерізу повинна підтримуватися.

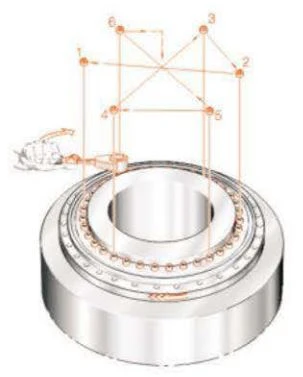

1.3 Монтажні зусилля повинні бути прикладені лише до встановленого підшипникового кільця, а не через кочення. Закрутіть кріпильні гвинти навхрест за допомогою динамометричного ключа (показано на малюнку 2).
1.4 Не слід розділяти або замінювати деталі підшипників під час монтажу та демонтажу.
1.5 Пусковий момент тертя може бути в 3 - 3,5 рази більшим, ніж значення крутного моменту в таблицях розмірів
1.Вставте підшипник YRT в підшипниковий будинок.
A. Монтажні гвинти зовнішнього кільця
B. Підшипник YRT
C. Підшипниковий дім
2. Підшипник і підшипник YYR підходить під зазор
3. Затягніть зовнішні затискачі шпильками в поперечному напрямку
4.Натисніть поворотний стіл на YRTBearing
D. Поворотний стіл
5. Інша сторона підшипника YRT Підключення до фланця
E. Фланець
6 · Поворотний стіл і підшипник YRT підшипник
F. Зовнішнє кільце обертового
G. Внутрішнє кільце підшипника YRT
7.Порівняти фланець, YRTaring, поворотний стіл
J Фланець
8. Затягніть гвинти внутрішнього монтажу хрестовим способом;
K. кріпильні гвинти внутрішнього кільця
9 · Підключіть фланці та кронштейни до столу вертушки за допомогою кріпильних гвинтів
Л. Поворотний стіл
M.YRT підшипник
Н. Фланець
