Вали шестерень є основними інтегрованими механічними частинами в системах трансмісії, які поєднують функції підтримки валу та функції передачі потужності шестерні. Вони безпосередньо впливають на продуктивність, надійність і ефективність машин, широко застосовуються в автомобілях, промислових пристроях, сільськогосподарському та важкому обладнанні.

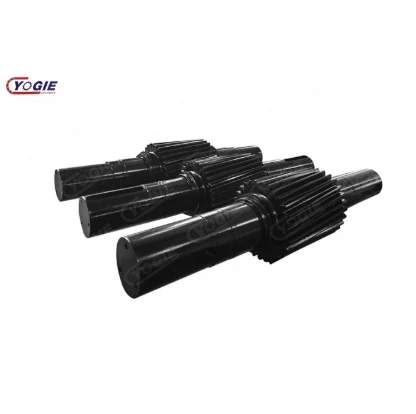

Що таке зубчастий вал?
Вал шестерні об’єднує вал і шестерню в одне ціле, із зубами шестерні, виточеними безпосередньо на корпусі вала. Це забезпечує компактну компоновку, точне керування рухом і ефективну передачу крутного моменту, зменшуючи складність різання та підвищуючи точність вирівнювання. Його виготовляють шляхом кування, механічної обробки, термічної обробки та точного шліфування.
Основні функції
Передача потужності: Передає крутний момент від джерел живлення до інших частин.
Підтримка компонентів: Міцно утримує шестерні, підшипники та обертові вузли.
Перетворення швидкості-крутного моменту: регулює швидкість обертання та крутний момент за допомогою зачеплення шестерні.
Контроль руху: Зберігає механічні частини синхронізованими для точного руху.
Розподіл навантаження: Рівномірно витримує навантаження та знижує концентрацію напруги для більш тривалого терміну служби.
Основні види
Вал зубчастої передачі: Прямі паралельні зуби, прості, недорогі, для середньошвидкісних конвеєрів і верстатів.
Гвинтова шестерня: Кутові зуби, плавні та тихі з високою навантажувальною здатністю, використовуються в автоматичних трансмісіях та важкій техніці.
Вал конічної шестірні: Передає потужність між валами, що перетинаються (зазвичай під кутом 90 градусів), використовується в диференціалах і коробках передач.
Черв'ячний вал: Високе передавання та здатність до самоблокування для підйомників і редукторів.
Шліцьовий вал шестерні: конструкція з декількома пазами, протиковзка та легка в складанні, поширена в автомобільних і важких системах.
Загальні матеріали
Вуглецева сталь: Економічно для загального промислового використання.
Легована сталь (4140, 4340, 8620): Висока міцність, стійкість до втоми та зносу для важких умов експлуатації.
Нержавіюча сталь: Стійкий до корозії для харчової промисловості та морського обладнання.
Спеціальні матеріали: індивідуальні високопродуктивні опції для екстремальних умов роботи.
Виробничий процес
Вибір сировини → кування → токарна обробка з ЧПУ → нарізка зубчастих коліс → термічна обробка (науглерожування, загартування, відпустка) → точне шліфування → контроль якості.
Основні програми
Автомобільний: Трансмісії, диференціали, системи рульового управління та силові агрегати.
Промислове обладнання: ЧПК, конвеєри, пакувальні машини, компресори та насоси.
Сільськогосподарське обладнання: Трактори, комбайни та системи поливу.
Будівництво та видобуток: Екскаватори, крани та гірниче обладнання.
Робототехніка та автоматизація: Промислові роботи та автоматизовані виробничі лінії.
Причини несправностей і поради щодо вибору
Загальні несправності виникають через перевантаження, погане змащування, неправильне центрування, втому матеріалу та неправильну термічну обробку; регулярне обслуговування продовжує термін служби.
Вибираючи зубчасті вали, враховуйте навантаження, швидкість обертання, робоче середовище, міцність матеріалу, вимоги до точності та потреби в обслуговуванні. Співпраця з професійними виробниками забезпечує правильний підбір.
Висновок
Як інтегровані компоненти трансмісії, шестерні мають компактну структуру та високу ефективність. Оволодіння їх видами, функціями, матеріалами та застосуванням допомагає правильному вибору компонентів. Завдяки прогресивним виробничим технологіям високоточні шестерні вали продовжуватимуть покращувати продуктивність машин у різних галузях промисловості.
