Основний закон зачеплення зубчастих коліс

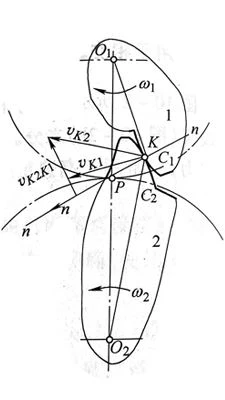

Як ми бачимо на малюнку ліворуч, це парашестерніякі керують один одним.
Профіль зуба C1 і C2 двох зубів шестерні контактують у певній точці K. Ми припускаємо, що лінійна швидкість у точці K профілю зуба дорівнює Vk1 і Vk2 відповідно.
Щоб уможливити рух цієї пари профілів зубів шляхом контакту, їх субшвидкості вздовж спільного напрямку точки контакту повинні бути рівними, інакше два профілі зубів будуть або відокремлені один від одного, або вставлені один в одного, а мета нормальної передачі не може бути досягнуто.
Відносна швидкість Vk1k2 між точками контакту двох профілів зубів може бути тільки вздовж напрямку спільної дотичної в точках контакту двох профілів зубів.
