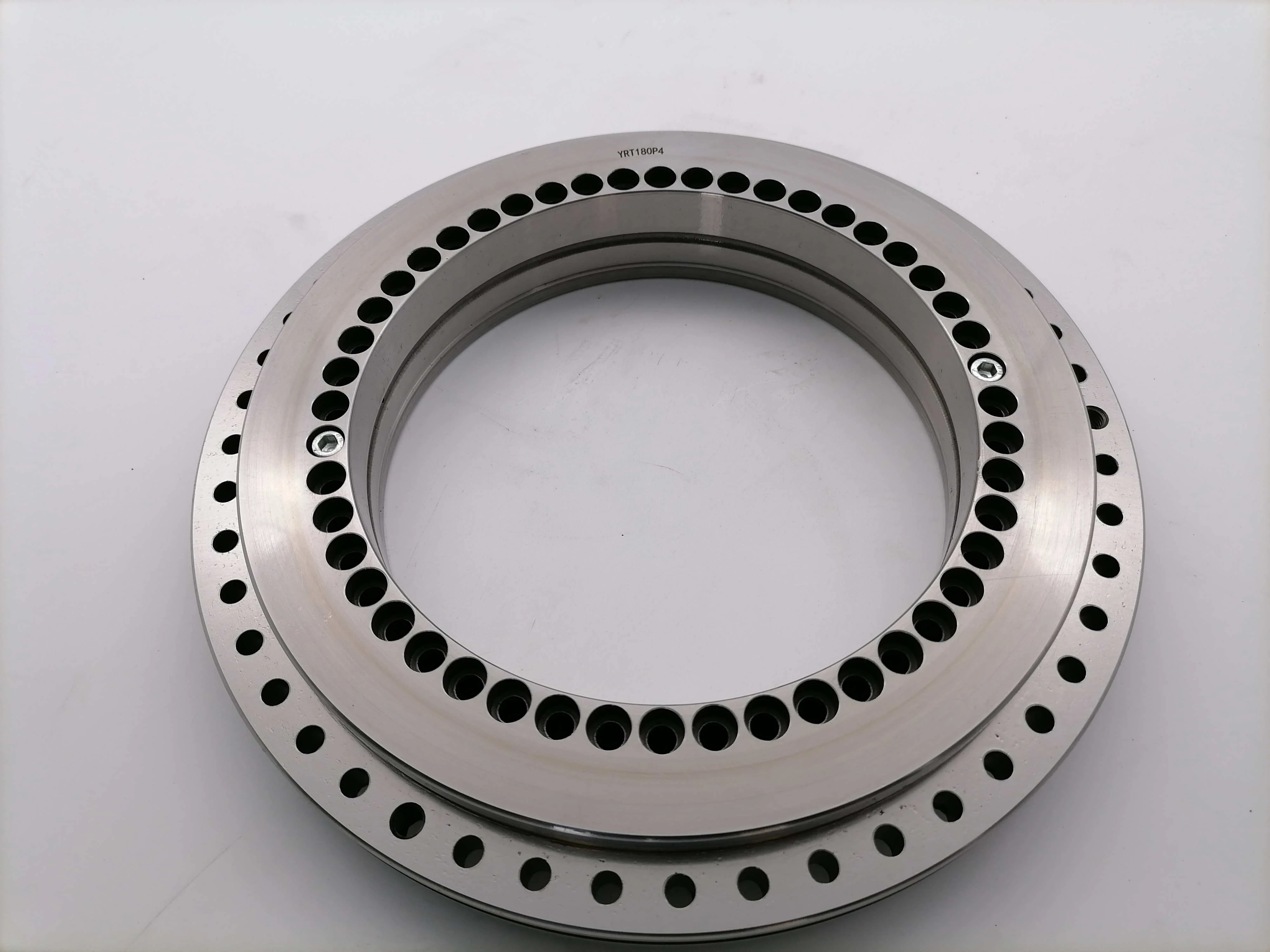

Підшипники роторного столу YRT складаються з трьох рядів роликів. Два ряди вісяних роликів забезпечують стабільну підшипникові здатності. Один ряд радіальних роликів гарантує, що підшипник витримує радіальні сили і перекинуті моменти. Він підходить для аксіально завантажених поворотних механізмів. В основному використовується для вертушки і фрезерних головок під прямим кутом п'ятивісних і шестивісних верстатів з ЧПУ, фрезерної головки хоббінгових машин і шліфувальних машин, точних вимірювань і лабораторних приладів.
При установці підшипників YRT необхідно контролювати момент затягування монтажних гвинтів. В основному використовується в високоточних числових контрольних вертустях, індексуючих головок, військових радарах, авіації, аерокосмічній галузі, вимірювальних і випробувальних полях, які вимагають високої точності. Нижче пояснюється, як встановити try поворотні підшипники столу.
Встановіть підшипник у сидіння підшипника. Діаметр вертушки YRT зазору прилягає до сидіння підшипника.
Затягніть кріпилки з ковпачкового кільця в візерунку crisscross. Поверхня поворотного столу з ЧПУ пресується на кінцеву поверхню підшипника.
Інший кінець вертушки YRT встановлюється в поєднанні з фланцем. У інтерференції встановлюється діаметр вертушки, що відповідає внутрішньому діаметру підшипника. Вирівняйте монтажні отвори на фланці, поворотному підшипнику та поворотному покритті.
Одночасно зафіксуйте внутрішні гвинти, що з'єднують кільце, в режимі crisscross. З'єднувальний гвинт проникає в фланець, а підшипник замкнений на поверхні поворотного столу.
Якщо підшипник дуже важко повернути, послабте монтажні болти та знову затягніть їх у три етапи в послідовності crisscross, щоб усунути деформацію підшипника.
