КПК горизонтальний центр обробки
Опис продукції
The CNC horizontal machining center has high precision, high rigidity, integral column, double wall structure, suitable for rough finishing. The bed is made of two wires and one hard heavy roller track. The large size and T-shaped columnn structure ensure the mechanical properties. High rigidity and overall precision. The overall use of larger than the industry Розмір гвинта і дротяної рейки, може досягти великого навантаження, сильного різання, високої жорсткості .
Функції
The horizontal machining center can realize milling, boring, drilling, tapping and other multi-process processing. It has functions such as automatic tool change and indexing rotary table. It can complete multi-faceted processing of workpieces in one clamping. The CNC system can accurately control the coordinate movement and spindle Швидкість . Він підходить для високоточній та високоефективної обробки складних частин коробки та пластини .
Шоу продуктів
Переваги та ефективність роботи щодо горизонтального обробного центру ЧПУ
Центри обробки CNC Horizontal пропонують численні переваги, включаючи універсальність, точність, продуктивність, доступність та можливості інтеграції . Ці фактори сприяють підвищенню ефективності роботи, скороченим часом циклу та збільшенням пропускної здатності у виробничому процесі .}}}
Особливості
▲ Рухома структура стовпців:
X/z Axis Rail, вісь y оновлюється до жорсткої рейки, а стовпця в осі Y жорстко посилюється
▲Оновлення коробки передач
Ефективність різання чудово покращується;
▲Оновлення до нового щита
★Голова★
Повністю закрита висяча коробка типу, що містить мідний кастинг, з імпортною стрічкою та негабаритними затискачами для забезпечення важкої ударної стійкості; Японські та тайваньські хромовані сталеві шестірні з хромових молібдену, точне шліфування, забезпечення високої швидкості та високої температури .
★Базовий★
База з двошаровою коробкою великого розміру "T", тонкі квіточки, багатоточкові жорсткі контакти, щоб забезпечити стабільну та тривалу машину; використовуйте більше гвинтової та дротяної рейки, ніж промисловість, щоб забезпечити високу жорсткість та повну точність машини; Інтегрована вбудована структура евакуації нафтової води та евакуації чіпів, щоб забезпечити екологічну машину та економить гроші .
★Стовпчик★
Закрита "спина" двошарова конструкція лиття, високоякісна стандартна чавун Mehana, два електричні печі та два вібрації AQing, щоб забезпечити довгострокову деформацію без деформації . великі розміри (140 х 70 мм) підтримка жорсткої доріжки (HRC55) 50%.
Показники ефективності
| Технічні специфікації | FRT-H630 | FRT-H800 | FRT-H1000 | FRT-H1200 | |
| Подорожувати | |||||
| Подорож робочого столу (x/y/z) | мм | 1000/750/900 | 1200/850/1000 | 1600/1000/1000 | 1700/1200/1200 |
| Відстань від поверхні шпинделя до робочого столу | мм | 0-900 | 0-1000 | 0-1000 | 0-1200 |
| Направляюча залізниця | Дві лінійні направляючі рейки, одна загартована залізниця | ||||
| Робочий стіл | |||||
| Розмір таблиці | мм | 630X630 | 800X800 | 1000X1000 | 1200X1200 |
| Максимальна вантажопідйомність робочої таблиці | T | 3 | 4 | 6 | 8 |
| Шпиндель | |||||
| Шпиндельний конус (діаметр рукава моделі) | BT40/155 | BT50/190 | BT50/190 | BT50/190 | |
| Потужність двигуна шпинделя | кв | 11 | 15 | 22 | 30 |
| Швидкість шпинделя | об / хв | 6000 | 6000 | 6000 | 6000 |
| Точність | |||||
| Точність позиції | мм | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Повторна точність положення | мм | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| Розмір | |||||
| Чиста вага | T | 8 | 13 | 18 | 25 |
Стандартна конфігурація та необов'язкова
Автоматична зміна інструментів (ATC), індексація таблиці, система охолодження центрального шпинделя, пристрій циркуляції фільтрації рідини, колектор для виявлення інструментів, зонд для заготовки, система управління температурою шпинделя, журнал інструменту ланцюга або дику, фрезерна головка, решітка, захисний пристрій тощо .}}

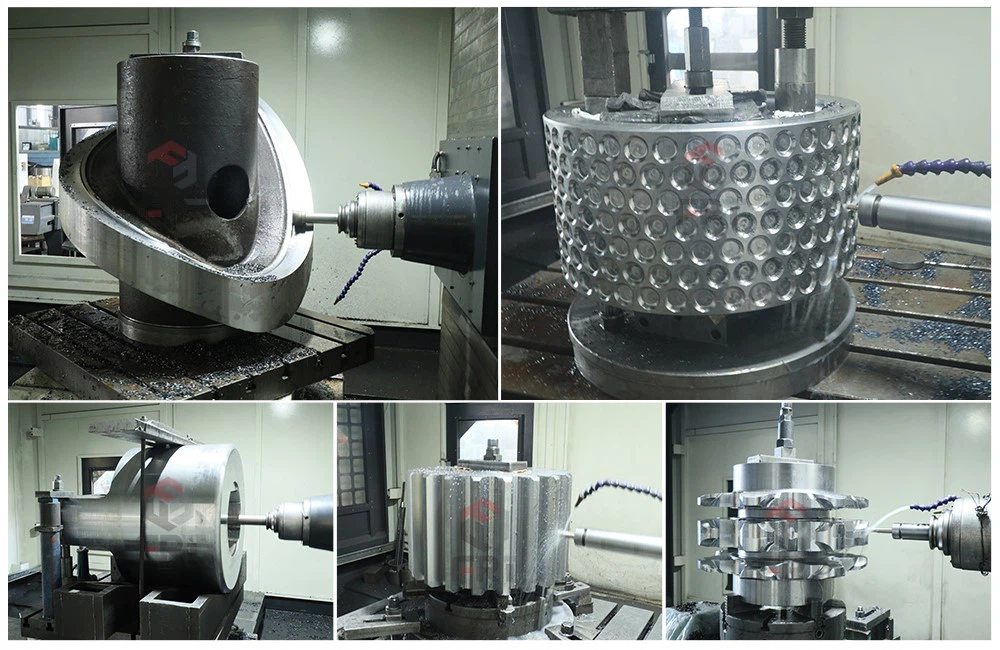

Зміни можна обробити
КПК горизонтальні центри обробки призначені для ефективної та точної обробки різноманітних заготовки . Ці машини відомі своєю високою продуктивністю та універсальністю .Ось декілька прикладів заготовки, які підходять для горизонтальних обробних центрів ЧПУ:
Малі та середні компоненти:Центри обробки CNC Horizontal добре підходять для обробки малих та середніх компонентів, таких як деталі двигуна, тіла клапана, передачі та вали . Ці машини можуть точно і швидко виконувати фрезер, свердління, натискання та інші операції на цих типах робіт .
Автомобільні деталі:Багато автомобільних компонентів, включаючи блоки двигунів, головки циліндрів, корпуси передачі, компоненти гальм та деталі підвіски, можуть бути ефективно оброблені на центерах обробки CNC . Ці машини пропонують відмінну точність та повторюваність, що робить їх ідеальними для виробництва високого гучності .}}
Аерокосмічні компоненти:КПК -горизонтальні обробні центри зазвичай використовуються в аерокосмічній промисловості для обробки різних компонентів, таких як конструкційні деталі літаків, компоненти посадкової передачі, кріплення двигуна та лопатки турбін . Ці машини забезпечують необхідну жорсткість і точність для аерокосмічних застосувань .}}}
Компоненти штампу та цвілі:Центри обробки CNC Horizontal здатні обробляти компоненти для обробки штампу та форми, такі як ін'єкційні форми, штамп від лиття та штампування штампів . Горизонтальна орієнтація шпинделя дозволяє ефективно обробляти складні контури та порожнини .
Частини медичного обладнання:КПК -горизонтальні центри обробки використовуються у виробництві компонентів медичного обладнання, включаючи імплантати, хірургічні інструменти, протезування та ортопедичні пристрої . Ці машини пропонують точну та поверхневу обробку, необхідну для медичних застосувань .}
Електронні та електричні компоненти:КПК горизонтальні центри обробки підходять для обробки електронних та електричних компонентів, таких як роз'єми, клеми, корпуси та теплові раковини . Ці машини можуть обробляти точне фрезерування та буріння, необхідні для цих частин .
Загальні інженерні компоненти:КПК -горизонтальні центри обробки широко використовуються в загальних інженерних додатках для обробки різних компонентів, таких як дужки, фланці, дужки та втулки . Ці машини пропонують гнучкість та ефективність для ряду інженерних проектів .}}}}
Резюме
Важливо відзначити, що конкретні можливості обробного центрального центру ЧПУ, такі як розмір конверта роботи, швидкість шпинделя та ємність інструменту, визначатимуть точний діапазон заготовки, з якими він може обробляти .}}}
